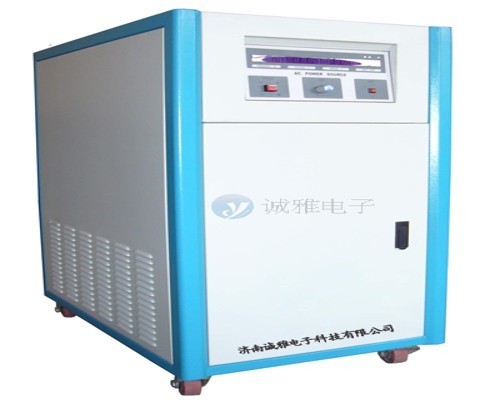

稳频稳压电源视屏
稳频稳压电源参数
产品参数 | 稳频稳压电源 |
---|---|
电源型号 | CY50-1k--250k |
额定容量 | 1K---150K |
电路方式 | IGBT/PWM脉宽调制方式 |
输入相数 | 单相 |
输入电压 | 130V—280V |
输入频率 | 30HZ—70HZ |
输出相数 | 单相 |
输出波形 | SINE WAVE |
输出电压 | 220V |
输出稳压 | ≤1% |
负载稳压 | ≤1% |
输出频率 | 50Hz或60Hz |
频率稳定 | ≤0.01% |
输出真度 | THD≤2% |
输出效率 | ≥94%(100%负载) |
反应时间 | ≤2ms |
精度显示 | 高精度四位数字式LED显示,电压、电流、频率、功率及功率因数 |
冷却方式 | 风扇冷却 |
输出保护 | 有完善的过压、过流、短路、过热等保护功能及告警装置 |
绝缘阻抗 | DC ≥500V 10MΩ |
耐压绝缘 | AC 1800V 5mA/1分钟 |
工作温度 | -15℃-45℃ |
相对湿度 | 0-90%(非凝结状态) |
海拔高度 | ≤1500公尺 |
稳频稳压电源专业知识下载:稳频稳压电源工艺手册.pdf
稳频稳压电源的特征描述:
1、电压、频率、电流、功率表采用4位数字LED显示,简单、易读、高解析度。
2、电压(V)、频率(Hz)、电流(A)、功率(W)、4视窗同时量测、显示、无需切换。
3、无辐射干扰,含谐波成分小,并经特殊处理,不产生干扰。纯净、稳定的正弦波。
4、大容量、小体积、低噪音、高可靠度。提供世界各国标准电压、频率、模拟测试各种电器产品。
5、超载能力强。瞬间电流可承受3倍的额定电流。具过电压、过电流、过高温保护及警告装置。
6、适合电阻型、电容性、电感性及其他非线性负载使用。
稳频稳压电源的操作注意事项:
1、确认输入电压无误后,接好输入线。
2、打开输入开关缓时30秒至60秒后再启动机器。
3、调试电压及频率时,请关闭输出开关,等调试好负载所需电压及频率和,再打开输出开关,启动负载。
4、请勿在带有负载使用的过程中切换频率与电压。如需切换,请先关闭负载及电压输出开关。
5、关机时请按以下顺序关闭:关闭负载--关闭机器输出--按电源的复位键--关闭输入开关--最后切断电源。
6、如果不按规则操作,或未经厂家许可拆机的,造成仪器故障,本公司概不保修。
