电池模拟电源视屏
电池模拟电源参数
| 产品参数 | 电池模拟电源 |
|---|---|
| 交流电压 | 380±15%，3Φ3W+G； |
| 交流频率 | 50Hz±3Hz； |
| 交流谐波 | ≤3%； |
| 交流因数 | ≥0.9； |
| 直流电压 | 24-800V DC； |
| 直流电流 | 500A |
| 直流峰值 | 700A，持续时间不小于60秒； |
| 直流功率 | 250kW |
| 峰值功率 | 350KW，持续时间不小于60秒； |
| 电压精度 | ≤0.1%FS； |
| 电流精度 | ≤0.3%FS； |
| 响应时间 | ≤5ms，（10%～90%突加载）；采用全数字DSP控制 |
| 切换时间 | ≤ 10ms，（-90%～90%切换）； |
| 加载时间 | ≤ 10ms（10%-90%）； |
| 直流纹波 | ≤0.2%； |
| 运行模式 | 具备恒压，限流、限功率运行模式； |
| 模拟功能 | 电压、电流、功率以及内阻均可编程设定，可通过这些参数设定模拟各种电池特性，方便用户模拟各种电池测试需求； |
| 模拟功能 | 具备模拟动力电池特征，可模拟电池的类型、串联节数、并联节数及SOC指标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程。（模拟常规电池类型：锰酸锂、钴酸锂、铅酸蓄电池、磷酸铁锂和镍氢电池，且可自定义用户指定特种电池）；自动四象限运行切换 |
| 测试功能 | 测试内容：电池充电测试（恒流充电，恒压充电，恒功率充电，阶梯式脉冲充电）、电池放电测试（恒流放电，恒功率放电）、充放电过程中电压、电流、温度监测和过程中过充、过放保护监测 |
| 回馈功率 | 100%能量回馈； |
| 电流失真 | ≤3%； |
| 功率因数 | ≥0.9； |
| 输出电压 | 342～418V（AC） |
| 频率范围 | 47～53Hz |
| 整机效率 | ≥94%； |
| 系统隔离 | 内置工频隔离变压器； |
| 触屏显示 | 不小于7寸液晶触摸屏 |
| 外部通讯 | RS485/以太网/CAN |
| 本地操作 | 友好的人机界面：电压、电流、内阻、功率、时间触摸屏设定，精确度高 |
| 远程操作 | 配备上位机软件，可实现远程操控。可远程设置直流电源各项参数，控制电源运行、关闭，实时监控输入输出各参数状态，实现复杂曲线模拟，实时记录模拟过程数据，自动保存试验测量数据 |
电池模拟电源专业知识下载：电池模拟电源工艺手册.pdf

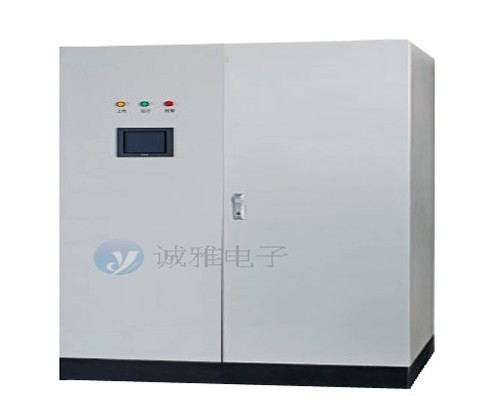

EVCS系列电池模拟器是专为新能源电动汽车行业的电机控制器、驱动电机、整车的测试试验而开发的，用于替代动力电池，提供友好、低成本、精准的测试解决方案。 EVCS系列模拟器采用四象限PWM整流技术、双向DCDC技术和纯数字控制技术，具备输出稳定精度高、瞬态响应迅速、能量双向流动等特点，可模拟动力电池充放电等动态特性。同时具有RS485、CAN、以太网等远程通讯接口，可以与上位机连接形成智能监控系统， 实现对电池模拟器运行状态的实时监控。 电池模拟器可编辑设定不同电池类型、串并联数，不同SOC等变量条件电池特性，直接调用锰酸锂、磷酸铁锂的曲线特性。
电池模拟电源特点：
1、 具有恒压、恒流、恒功率等多种输出模式。
2、具有自动压降补偿功能，自动补偿线压降。
3、采用PWM整流技术，功率因素>0.99，输入谐波<3%，效率大于93%。
4、采用高速数字控制技术，输出精度达到0.1%。
5、采用7寸触摸屏操作、友好的人机界面。
6、输出参数、保护参数可编程，可适用于不同类型设备测试。
7、内部器件采用施耐德、英飞凌等国际品牌，设备可靠性高。
8、具有多种操作接口、可实现远程操作、无人值守以及嵌入测试系统。
9、采用模块化设计，设备后期维护简便。
10、一体式散热通道设计、温升低、运行可靠性高、使用寿命长。
11、多级滤波电路设计以及电磁干扰屏蔽吸收措施，保障设备可靠运行。
12、维护系统内置交流隔离变压器+LC交直流滤波，输入输出电气隔离；交流断路器有漏电流保护功能，有效防止电气安全事故；
13、采用两极变换，IGBT式电路方式，纯数字化工频隔离电源，技术领先输出可模拟多种直流电压
14、可将能量回馈电网：同时具有电源、负载两种特性，具备大功率直流电源性能外，实现能量自动回馈电网的负载功能，具有节能降耗、绿色环保的突出优势；
本电源的核心电路由PWM双向整流电路和DC/DC两部分构成，既可以为电机及控制器在型式、性能、耐久等实验测试中提供稳定可调的直流电源动力电，又可以将电机系统超速实验中的反电动势的能量回馈电网，可模拟各种蓄电池特性曲线。
